管壳式列管换热器结构解析

一、核心结构组成

管壳式列管换热器由五大核心部件构成，形成封闭的间壁式传热系统：

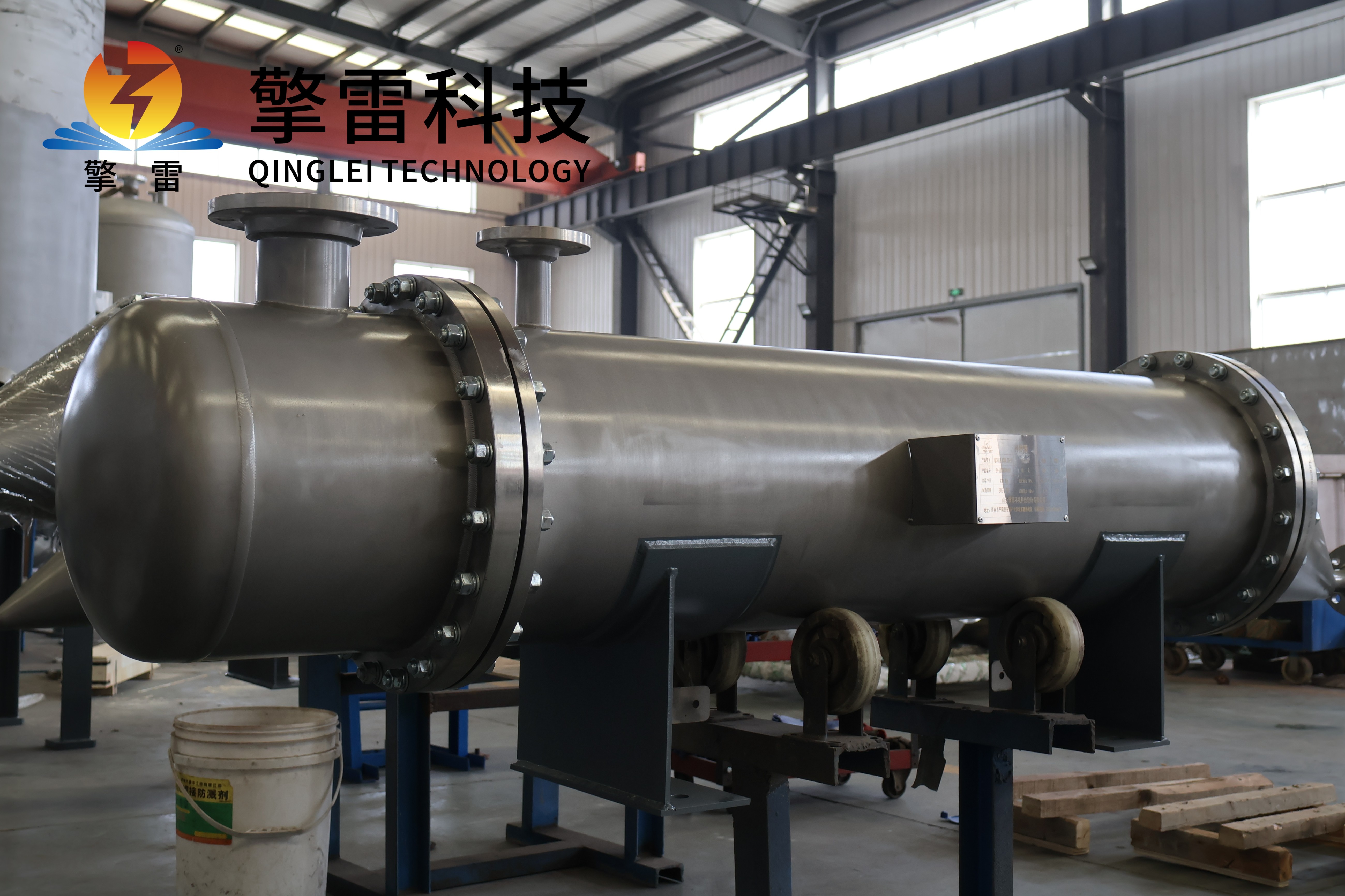

壳体

圆筒形承压容器，内部容纳管束，材质根据工况选择碳钢、不锈钢或复合材料。

壳体直径范围通常为400-3000mm，长度可达12m，厚度由压力、温度及腐蚀性决定。

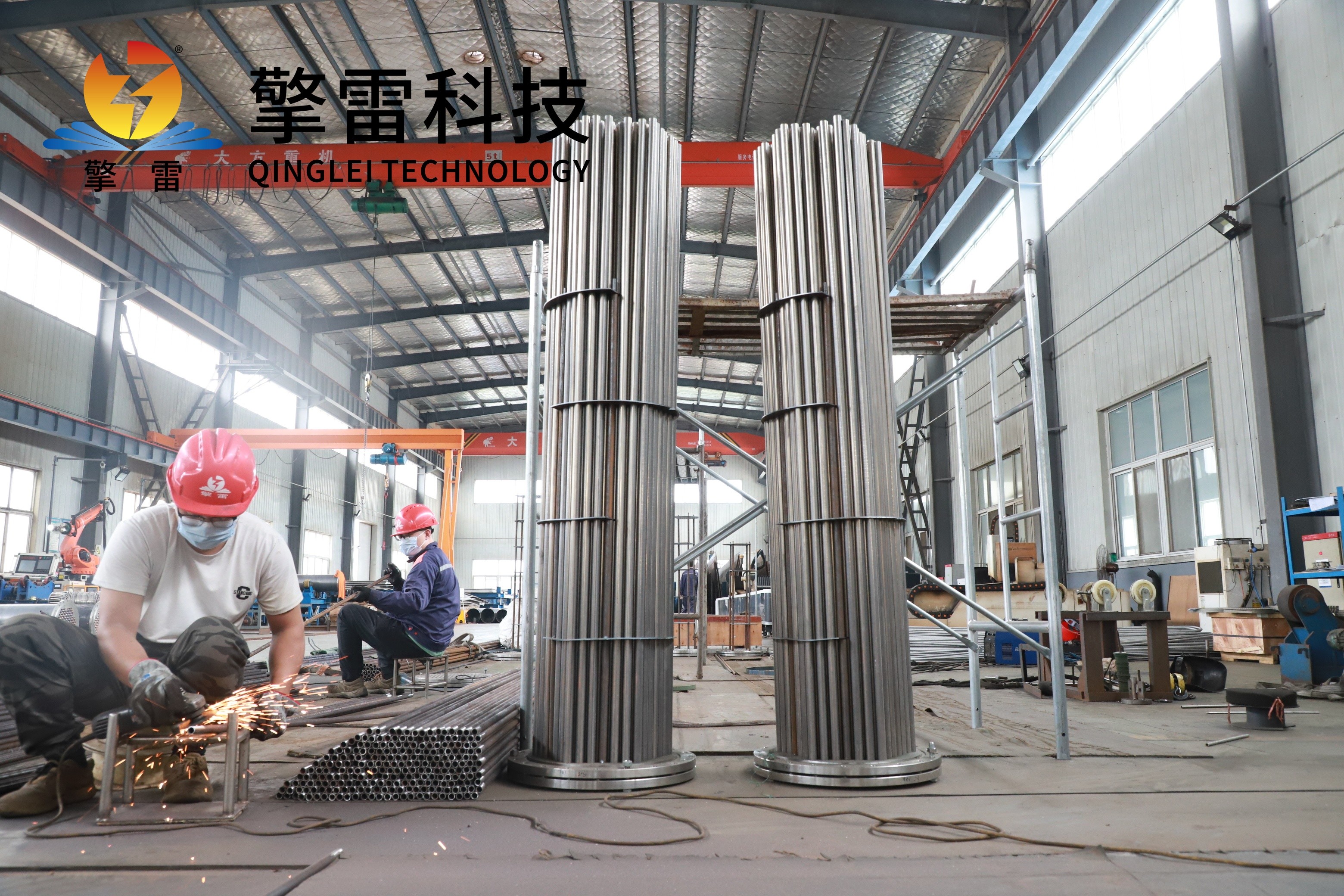

传热管束

由数百至数千根小直径管（φ12-φ57mm）组成，材质包括304/316L不锈钢、铜合金、钛合金等。

管束排列方式：

等边三角形排列：管束紧凑，传热系数高，但管外清洗困难，适用于清洁流体。

正方形排列：管外清洗方便，适用于易结垢介质，但传热效率略低。

特殊管型：螺纹管、翅片管、螺旋槽管等可增强湍流，提升传热系数15%-30%。

管板

厚钢板（厚度20-100mm）固定管束两端，与壳体通过焊接或法兰连接。

功能：密封管程流体、承受管束拉力、传递热应力。

特殊设计：双管板结构用于高风险工况，防止交叉污染。

折流板（挡板）

安装在壳体内，形状包括弓形、圆盘-圆环形、螺旋形等。

作用：

改变壳程流体方向，形成湍流，提升传热系数20%-40%。

支撑管束，防止振动和变形。

间距设计：通常为壳体直径的1/3-1/5，流速控制在0.3-1.5m/s。

管箱

位于管束两端，通过法兰与壳体连接，内部设置分程隔板。

功能：分配流体、实现多管程设计（如2管程、4管程），提升流速和传热效率。

二、结构类型与适用场景

根据热应力补偿方式，管壳式列管换热器分为以下类型：

固定管板式

结构特点：管束两端管板与壳体刚性连接，无补偿装置。

优势：结构简单、造价低、密封性好。

局限：壳程无法机械清洗，热应力需通过膨胀节缓解。

适用场景：冷热流体温差≤50℃、壳程介质清洁的工况（如化工轻工加热器）。

浮头式

结构特点：一端管板固定，另一端浮头可自由浮动，管束可抽出。

优势：消除热应力，管内和壳程清洗方便。

局限：结构复杂、造价高、浮头密封易泄漏。

适用场景：高温高压且需频繁清洗的工况（如石化行业反应器冷却器）。

U形管式

结构特点：换热管弯成U形，两端固定在同一管板上，管束可自由伸缩。

优势：结构简单、造价低、无浮头泄漏风险。

局限：管内清洗困难，内层管损坏时更换困难。

适用场景：高温高压且管程介质清洁的工况（如电站锅炉给水加热器）。

填料函式

结构特点：管束一端通过填料函密封，允许管束自由伸缩。

优势：结构简单、清洗方便。

局限：填料函耐压低（≤4MPa），易泄漏。

适用场景：低压、温度受限的工况（如轻工行业冷却器）。

三、结构优化与节能设计

多管程设计

通过管箱内分程隔板实现流体多次往返，提升流速和传热效率。

案例：四管程设计可使流速提升至单管程的4倍，对流换热系数增加25%。

折流板优化

螺旋折流板替代传统弓形折流板，减少流动死区，压降降低20%，传热效率提升10%。

案例：在硝酸生产尾气冷凝中，螺旋折流板使热回收效率提升40%。

表面改性技术

纳米级表面处理（如仿生鲨鱼皮结构）降低流体阻力，传热系数提升15%-20%。

案例：某炼化企业采用该技术后，年节约蒸汽1.2万吨，减排CO₂ 8000吨。

智能控制集成

物联网传感器实时监测温度、压力和振动，AI算法动态调节流体分配，维护成本降低50%。

案例：某核电站应用智能换热机组后，热效率提升8%，年节约标煤8.2万吨。
