制药反应螺旋缠绕换热器：高效传热与精密控温的核心装备

一、技术原理与结构创新

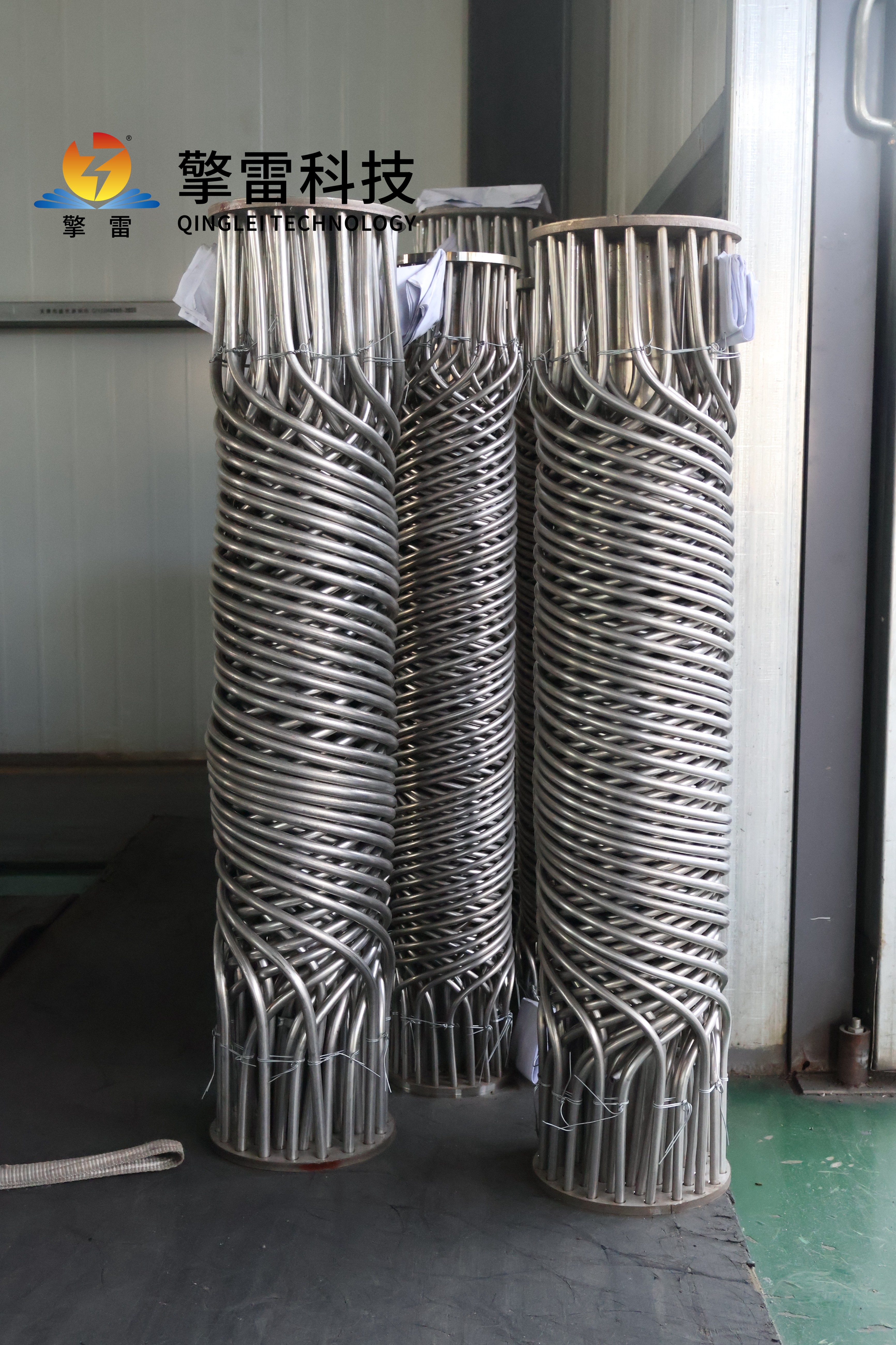

螺旋缠绕换热器通过将换热管以3°-20°螺旋角紧密缠绕在中心筒上，形成多层立体传热网络。其核心优势在于：

三维湍流强化传热

流体在螺旋通道内受离心力作用形成泰勒涡流与二次流，破坏热边界层，使传热系数提升至12,000-14,000 W/(m²·℃)，较传统列管式换热器提高2-4倍。例如，在乙烯裂解装置中，其传热效率提升40%，年节能费用达240万元。

逆流换热优化温差

冷热流体路径逆向，温差利用率提高30%，支持大温差工况（ΔT>150℃）。在LNG液化过程中，BOG再冷凝效率达85%，系统能效提升25%。

结构紧凑化设计

单位体积传热面积达800-1,200 m²/m³，是传统设备的3-5倍。以DN800型号为例，其换热面积超500㎡，而同等面积的管壳式换热器直径需超1.5米，占地面积减少60%以上。

二、制药行业应用场景与优势

抗生素发酵与酶催化反应

精准控温：通过PID控制实现温度波动±0.3℃以内，避免局部过热导致菌体死亡。某头孢菌素生产线改用钛合金螺旋缠绕换热器后，反应时间缩短20%，产物纯度提升至99.2%。

低剪切力设计：保护蛋白质或细胞结构，酰化酶催化反应中酶活性保持率较传统搅拌釜提升40%。

有机溶剂回收

高效分离：真空蒸馏+螺旋缠绕冷凝器实现乙醇回收率达98.5%，能耗较传统设备降低35%。某药企统计显示，年节约成本480万元，VOCs排放减少120吨/年。

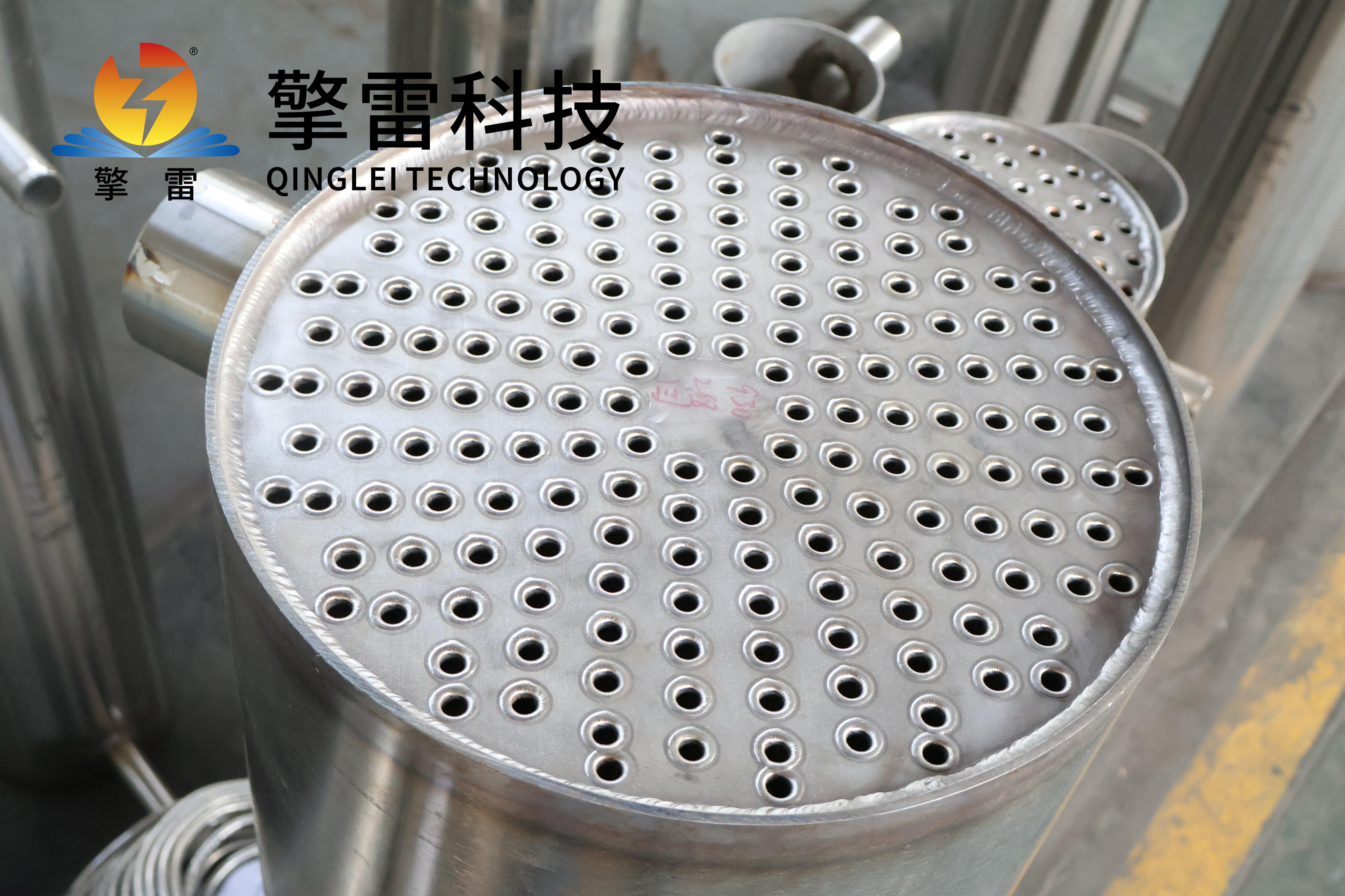

防交叉污染：双管板结构形成独立隔离腔，即使单侧密封失效，泄漏介质也不会混合，符合FDA认证要求。

注射剂灭菌冷却

快速降温：在121℃蒸汽灭菌后，将药液快速冷却至25℃以下，避免高温停留导致成分降解。某疫苗生产企业采用后，产品不合格率从0.5%降至0.02%。

镜面抛光设计：表面光洁度Ra≤0.4μm，轻松通过无菌验证，确保制剂安全性。

低温甲醇洗与超高温反应

超低温工况：液氮制冷系统中，螺旋缠绕换热器替代传统设备，液氮消耗量减少40%，冷量利用率从40%提升至85%。

超高温耐受：石墨烯/碳化硅复合材料导热系数突破300 W/(m·K)，耐温提升至1500℃，适用于煤化工气化炉废热回收，热效率提升18%，年节约标煤2.5万吨。

三、材料创新与耐腐蚀性能

制药生产涉及强酸、强碱及有机溶剂等腐蚀性介质，螺旋缠绕换热器通过多元化材料解决方案实现耐腐蚀与耐高温的协同优化：

316L不锈钢：耐Cl⁻腐蚀，表面光洁度Ra≤0.4μm，减少微生物附着，满足FDA卫生级要求。在含氯离子环境中，腐蚀速率<0.001mm/年，寿命较石墨设备提升10倍。

钛合金/哈氏合金：耐受有机溶剂腐蚀，寿命延长至15年。某企业采用钛合金螺旋缠绕换热器后，反应时间缩短20%，产物纯度提升至99.2%。

石墨烯/碳化硅复合材料：导热系数突破300 W/(m·K)，耐温提升至1500℃，适用于超高温制药反应。

四、智能化控制与全生命周期管理

数字孪生技术

集成16个关键参数传感器（温度、压力、流量、腐蚀速率等），通过AI算法实现故障预警准确率>98%，非计划停机时间减少60%。某项目应用后，设备故障率降低85%，维护周期延长至24个月。

自适应调节系统

根据生产负荷动态调整流体分配，在疫苗批生产中系统能效比提升10%-15%。例如，某制药厂采用气候补偿功能，根据环境温度自动调整冷却水流量，年节能率达18%。

绿色制造与低碳运行

闭环回收工艺：钛材利用率达95%，单台设备碳排放减少30%。

能源综合利用：构建热-电-气多联供系统，能源综合利用率突破85%，助力碳中和目标实现。

五、未来趋势与行业展望

随着制药行业对能效、环保和产品质量的持续追求，螺旋缠绕换热器将向以下方向演进：

材料创新：研发耐氢脆、耐氨腐蚀材料体系，支持绿氢制备与氨燃料动力系统；开发超高温复合材料（如碳化硅-不锈钢复合管），耐温达1600℃，适用于第四代核反应堆热交换。

结构优化：利用3D打印技术实现复杂管束定制，比表面积提升至800㎡/m³，传热效率再提升20%；采用异形缠绕技术，通过非均匀螺距缠绕优化流体分布，传热效率提升10%-15%。

系统集成：与微通道反应器结合，实现反应-换热-分离一体化，缩短工艺路线；利用低剪切力特性，提升生物催化效率。

六、结论

螺旋缠绕换热器凭借其高效传热、结构紧凑、耐腐蚀性强、自清洁与低维护以及精准控温等优势，已成为制药行业热交换领域的核心装备。从原料药合成到制剂生产，从生物制药到溶剂回收，其应用场景覆盖制药全产业链。未来，随着材料科学、制造技术和控制技术的不断创新，螺旋缠绕换热器将在工况适配与系统集成领域发挥更大价值，为制药行业的绿色转型和可持续发展注入持久动力。
